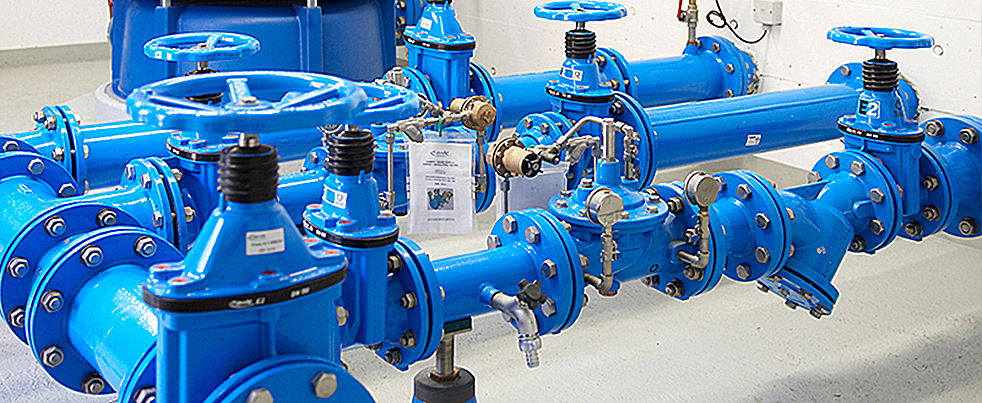

Комплектация водомерных узлов
Водомерные узлы по альбому ЦИРВ используются для учета потребляемой воды в помещениях.
Водомерные узлы бывают одноветочные и двухветочные. Вид водомерного узла, а также условный проход определяются по СНиП 2.04.01–85. Водомерные узлы регламентируются в зависимости от нормы расхода воды по альбомам ЦИРВ. Водомерные узлы установливаются на стальных, чугунных, и, даже, на пластиковых трубопроводах. Для их установки нужно освещённое помещение и минимальный показатель температуры +5°. Помещение должно иметь размеры, которые позволяют снимать показания счетчика и проводить обслуживание в случае необходимости. Узлы учета воды изготавливаются из чугуна или стали.
Водомерные узлы устанавливаются на границах ответственности между потребителем и поставщиком. Счётчики, устанавливаемые на водомерном узле должны быть опломбированы представителями поставщика, а задвижки необходимо поддерживать опорами.
По новым требованиям поставщиков в узлах учета воды хозяйственно-питьевого водопровода допускается замена задвижек с невыдвижными шпинделями на дисковые поворотные затворы. Более того, на противопожарном водопроводе дозволено заменить задвижки с электроприводом на дисковые затворы с приводом, заметно более дешевым, чем приводом, предназначенным для установки на задвижку.
Вы можете скачать альбомы ЦИРВ 02а и ЦИРВ 03а по ссылкам ниже:
Что из себя представляет альбом, какие содержит требования? В альбоме ЦИРВ 02А.00.00.00 содержаться требования к водомерным узлам учета воды, которые устанавливаются на вводе в здания или сооружения. Этот альбом, в основном, предназначен для непосредственно подключенных напрямую к сетям Водоканала абонентов. Абонентами в данном случае являются физические и юридические лица, владеющие или управляющие зданиями и сооружениями. Распространяются требования альбома к механическим счётчикам учета воды, условный проход которых имеет диаметр от 20 мм до 200 мм. Для подключения к коммунальным системам водоснабжения диаметр условного прохода должен составлять от 50 мм до 200 мм.
Комлпектация водомерного узла состоит из:
- прямых участвков, обеспечивающих требования правил метрологии (ПДС+ППС - патрубок до счетчика, патрубок после счетчика);
- прибор для учёта воды, занесенный в государственный реестр;
- задвижки или иная запорная арматура, разрешенная для применения на водопроводе;
- обратные клапаны, переходы ХФ, колена УФ и тройники ТФ.
Для правильного подбора и монтажа водомерного узла необходимо:
Для согласования типа водомерного узла следует вызвать сотрудника водоканала, обслуживающий ваш район;
- После необходимо получить в Водоканале бумагу технического согласования установки водомерного узла с точным адресом монтажа и его назначением (хозяйственно-питьевые нужды, пожаротушение, линия байпаса или производственные нужды);
- Далее необходимо выбрать компанию, осуществляющую грамотное и качественное изготовление, комплектацию и монтаж водомерного узла в вашем помещении;
- Осуществление монтажа и опломбировка водомерного узла;
- По завершению всех работ представитель Водоканала должен осуществить проверку и выдать соответствующие документы.
Из каких деталей состоит водомерный узел?

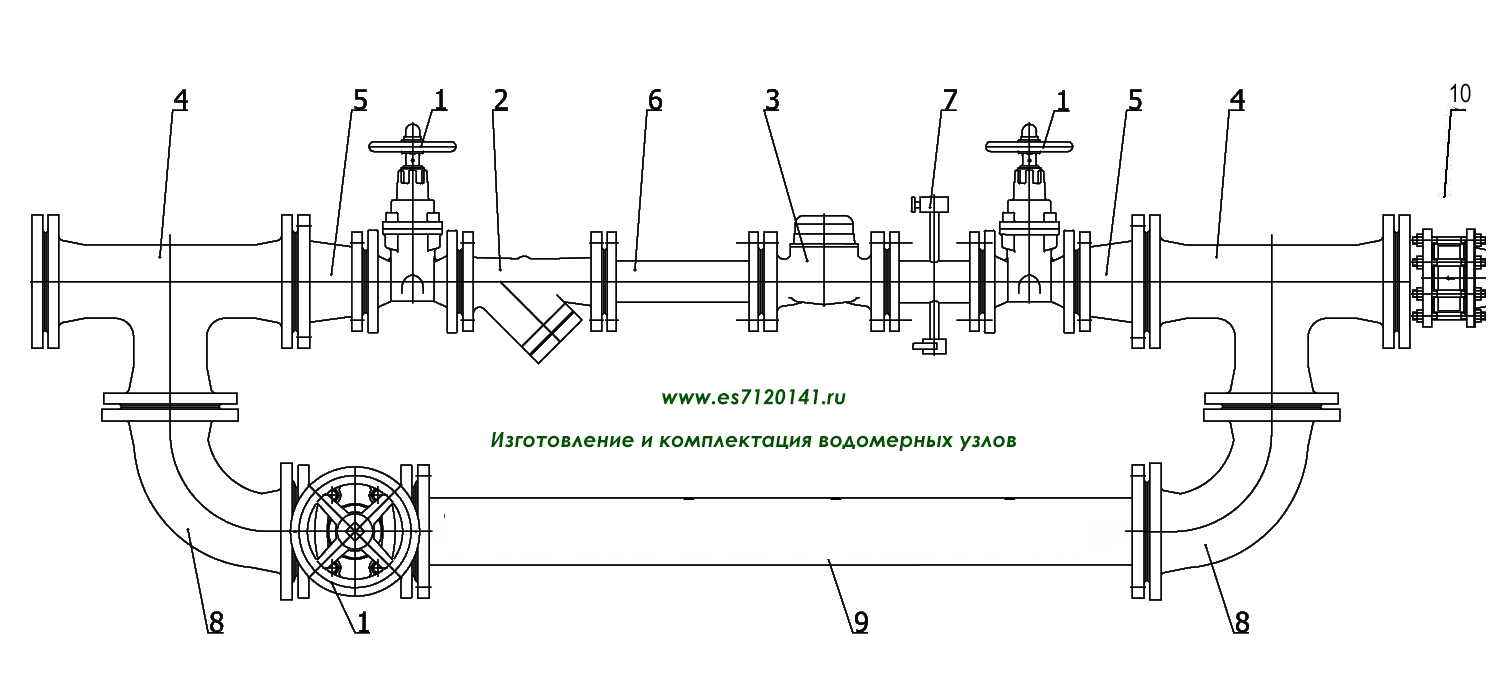

Водомерный узел состоит из: комплекта стяжек, предназначенных для подсоединения к ввводу. Если ввод из стали, то в комплект ВУ входят фланцы ГОСТ, патрубки до счетчика ПДС и патрубки после счетчика ППС, фланцевые переходы ХФ, фланцевые тройники ТФ и фланцевые колена УФ. Также в комлпекте поставляются обрезиненные задвижки (30ч39р), фланцевый фильтр магнитный ФМФ, межфланцевый или фланцевый обратный клапан, затвор или задвижка с электрическим приводом (30ч939р или ЗПФ, ГЗ-А или ГЗ-ОФ) и щит управления к нему, импульсный или простой счётчик воды (ВСХНд, ВСХН, WPH-N-K, WPH-N-K-I, MTK, MTK-I, ВДХ, ВДТХ) патрубки для счётчиков, при необходимости компенсаторы, манометр. В комплект также входят шпильки, прокладки, шайбы, гайки и болты. Водомерные узлы могут быть собраны как с турбинными, так и с крыльчатыми счётчиками воды.
- Задвижка 30ч39р
- Фильтр фланцевый
- Счетчик воды фланцевый
- Тройник фланцевый ТФ
- Переход ХФ фланцевый
- Патрубок до счетчика ПДС
- Патрубок после счетчика ППС
- Колено фланцевое УФ
- Патрубок компенсационный фланцевый
- Клапан обратный
Зачем нужны водомерные узлы и где их устанавливают?
ВУ устанавливаются на водопроводах для учёта расхода воды, на которых предварительно выполнены опрессовочные работы. В многоквартирных жилых домах водомерные узлы монтируются в подвалах, тепловых пунктах или парадных. Контроль показаний счётчиков и их сервис проводят специализированные организации, которые имеют разрешение либо лицензию на эти работы.
На горизонтальных трубопроводах обычно ставят крыльчатые счётчики. В данных счётчиках ось вращения перпендикулярна направлению движения воды. Крыльчатый счетчик имеет резьбовое присоединение, поэтому при установке фланцевого водомерного узла дополнительно требуется установка фланцев ЦИРВ ГОСТ 12821-80 с резьбовым присоединением. Турбинные счётчики можно устанавливать на все возможные разновидности водопроводов – также счетчики такого типа могут работать в вертикальном положении. Однако, в отличии от крыльчатого счетчика воды, направление оси в турбинном счетчике параллельно движению воды.
Водомерный узел комплектуется из трубопроводной арматуры, контрольно-измерительных приборов, фасонных частей трубопровода. Назначение водомерного узла - более четкий учет расхода воды в помещениях.
Стоимость водомерного узла варьируется в зависимости от материала деталей трубопровода, диаметра ввода водопровода, диаметра условного прохода счетчика расхода воды, наличие импульсного выхода у счетчика, а также от производителя как фасонных частей, так и счетчика воды. Использовать различные материалы и комплектацию приборов учета позволяет изменить полную стоимость узла как в большую, так и в меньшую сторону. Также, в некоторых случаях в водомерный узел допускается замена задвижек другой запорной арматурой соответствующего условного прохода, разрешенную к применению в системе хозяйственно-питьевого водопровода.
